半剖视图的绘制

来源::未知 | 作者:篮球滚球app|推荐对比预测软件* | 本文已影响人

当物体具有对称平面时，想垂直于对称平面的投影面上投射所得的图形，可以对称中心线为界，一半画成剖视图，另一半画成视图。这种剖视图成为半剖视图。

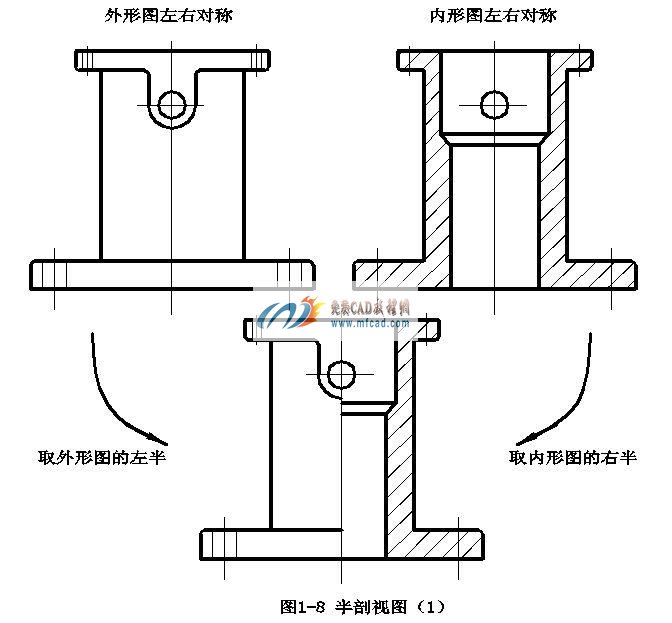

由于基建的结构左右对称，因此基建的主视图外形是左右对称的，主视图的全剖视图也是左右对称的。那么主视图就可以以对称中心线为界，一半画成剖视图，另一半画成视图，如图1-8所示。

由于图形对称，因此表示外形的视图中的虚线不必画出。同样，表示内形的剖视图中的虚线也不必画出。该例中，主视图的剖切面与机件前后方向的对称面重合，且视图按投射方向配置，因此剖切符号和视图名称均可省略。机件的上下方向没有对称面，因此俯视图必须标出剖切位置及视图名称。但由于视图时按投射方向配置的，因此箭头可以省略。
当机件的内形、外形均需表达，而其形状又具有对称平面时，常采用半剖视图。若机件的形状接近于对称，并且不对称部分已另有图形表达清楚时，也允许采用半剖视图。
